RelayLab: Thư viện Manual và Phần mềm tính toán thử nghiệm relay của Hội Kỹ Sư Điện

Trong công việc bảo vệ và thử nghiệm relay, kỹ sư thường phải tra cứu nhiều tài liệu, kiểm tra trị số cài đặt và chuẩn bị điểm thử cho từng chức năng. Khi sử dụng nhiều hãng relay, việc lựa chọn đúng manual, model và phiên bản tài liệu càng trở nên quan trọng.

RelayLab được Hội Kỹ Sư Điện phát triển nhằm hỗ trợ tra cứu manual, tổ chức dữ liệu và tính toán thử nghiệm relay trong cùng một không gian làm việc. Phần mềm hướng đến kỹ sư thử nghiệm, bảo trì, vận hành, thiết kế bảo vệ và các bạn đang học kỹ thuật relay.

1. Thư viện Manual relay các hãng

Thư viện Manual là một phần quan trọng trong định hướng phát triển RelayLab, giúp người dùng tổ chức và tra cứu tài liệu kỹ thuật theo hãng, họ relay và model.

Các hãng trong phạm vi xây dựng thư viện gồm:

• ABB: tài liệu các dòng relay bảo vệ và hướng dẫn chức năng.
• Schneider Electric / MiCOM: manual, sơ đồ logic và hướng dẫn cài đặt theo model.
• Siemens: tài liệu relay SIPROTEC và các chức năng bảo vệ.
• GE / Multilin: hướng dẫn kỹ thuật, cài đặt và ứng dụng bảo vệ.
• SEL: manual relay, hướng dẫn chức năng và tài liệu ứng dụng.
• Toshiba: tài liệu các dòng relay bảo vệ và hướng dẫn sử dụng.

Thư viện hướng đến việc phân loại rõ hãng → họ relay → model → phiên bản tài liệu, giúp kỹ sư tìm đúng tài liệu cần dùng.

Khi tra cứu, người dùng cần đối chiếu thêm mã thiết bị, firmware và phiên bản manual. Hai relay có tên gần giống nhau vẫn có thể khác chức năng, cách quy đổi trị số hoặc logic tác động.

Danh mục tài liệu thực tế sẽ được Hội cập nhật theo từng phiên bản. Các manual thuộc quyền sở hữu của nhà sản xuất; RelayLab ưu tiên sử dụng nguồn chính hãng và đường dẫn hợp lệ, không thay thế tài liệu chính thức đi kèm thiết bị.

2. Tính toán và lập điểm thử theo chức năng bảo vệ

RelayLab tổ chức quy trình làm việc theo hướng:

Chọn chức năng → Chọn hãng, họ relay và model → Nhập trị số cài đặt → Kiểm tra dữ liệu → Tính toán và lập điểm thử.

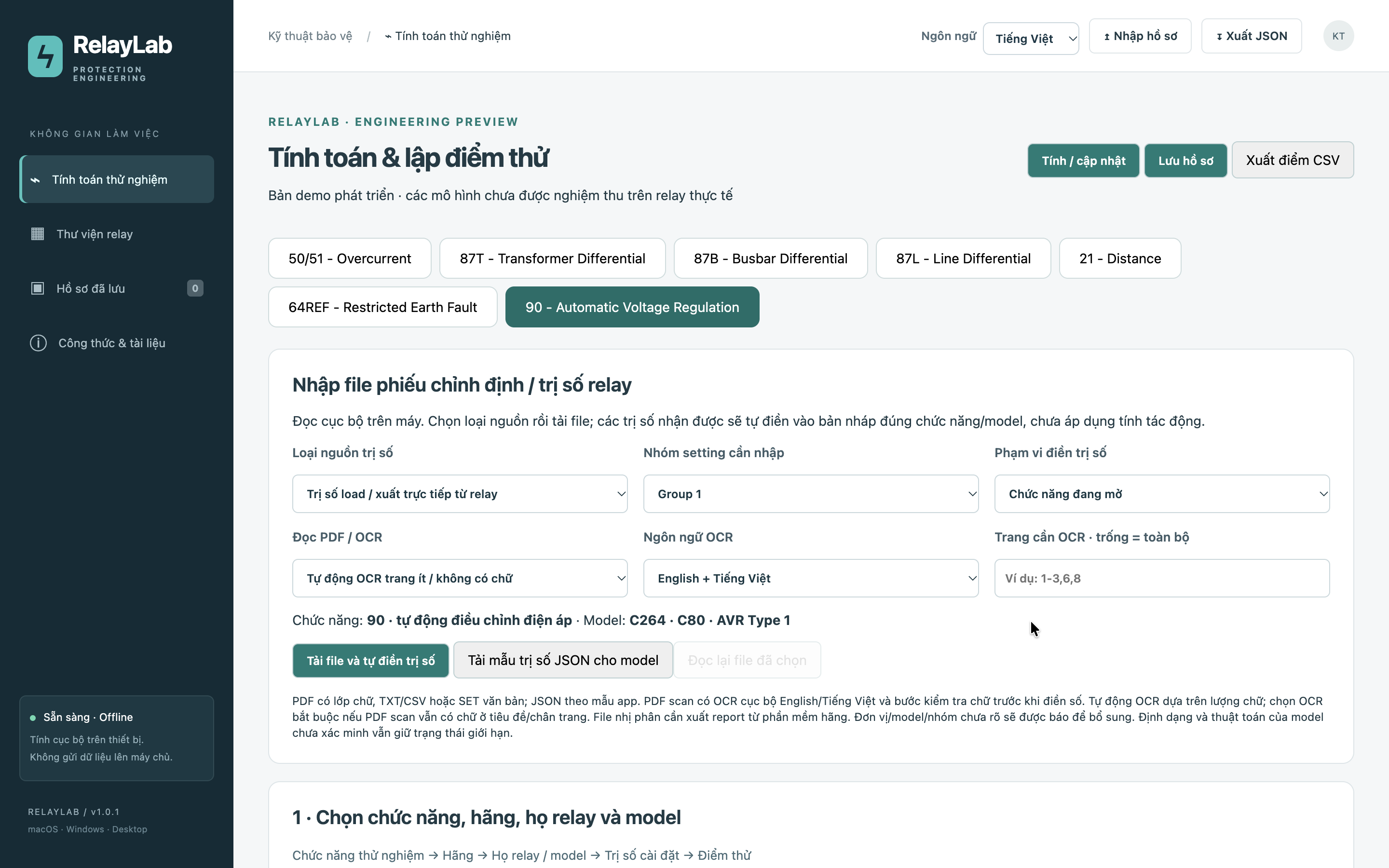

Các nhóm chức năng đang được phát triển trong giao diện gồm:

Phạm vi tính toán phụ thuộc vào model, thuật toán và quy ước tương ứng. Danh sách chức năng hiển thị không đồng nghĩa mọi model hoặc firmware của tất cả các hãng đều đã được hỗ trợ và kiểm chứng.

3. Nhập trị số từ phiếu chỉnh định và dữ liệu relay

RelayLab đang phát triển khả năng nhập dữ liệu từ hồ sơ kỹ thuật để giảm thao tác nhập tay và hỗ trợ chuẩn bị đầu vào có tổ chức.

Các dạng dữ liệu được giới thiệu trong giao diện gồm:

• PDF có lớp chữ.
• PDF scan thông qua chức năng OCR.
• TXT/CSV và SET dạng văn bản phù hợp.
• JSON theo mẫu của ứng dụng.

Trước khi nhập, người dùng lựa chọn nguồn trị số, nhóm setting và phạm vi chức năng cần điền. Với tệp nhị phân riêng của nhà sản xuất, cần xuất report hoặc định dạng tương thích từ phần mềm hãng.

Trị số nhận dạng được đưa vào bản nháp để kỹ sư kiểm tra trước khi tính toán. Những thông tin chưa rõ đơn vị, nhóm setting hoặc model cần được đối chiếu và bổ sung.

4. OCR cục bộ hỗ trợ tài liệu scan

Giao diện RelayLab có lựa chọn OCR tiếng Việt, tiếng Anh và phạm vi trang cần nhận dạng, chẳng hạn 1–3, 6, 8.

Chức năng này hướng đến việc hỗ trợ đọc dữ liệu từ phiếu chỉnh định hoặc tài liệu scan. Người dùng có thể tập trung vào những trang chứa trị số cần nhập.

Kết quả OCR cần được kiểm tra, đặc biệt với:

• Dấu thập phân và dấu âm.
• Đơn vị dòng điện, điện áp, thời gian và trở kháng.
• Giá trị sơ cấp, thứ cấp và hệ số quy đổi.
• Các ký tự dễ nhầm như 0/O, 1/I, 5/S.
• Tên thông số và nhóm setting.

OCR là công cụ hỗ trợ nhập liệu; việc xác nhận trị số vẫn do kỹ sư thực hiện.

5. Lưu hồ sơ và xuất dữ liệu thử nghiệm

RelayLab bố trí các thao tác tính toán, lưu hồ sơ, nhập hồ sơ, xuất JSON và xuất điểm CSV trong cùng giao diện.

Cách tổ chức này giúp người dùng lưu lại đầu vào, tiếp tục chỉnh sửa hồ sơ và chuẩn bị dữ liệu cho công việc thử nghiệm. Việc tra cứu manual song song với kiểm tra trị số cũng giúp làm rõ những giả thiết và quy ước đang sử dụng.

Tệp xuất cần được kiểm tra trước khi đưa vào công cụ tiếp nhận. Khả năng tương thích với thiết bị thử hoặc phần mềm khác sẽ được công bố theo từng bản phát hành.

6. Quy trình sử dụng gợi ý

1. Tra cứu manual phù hợp: kiểm tra hãng, model, firmware và phiên bản tài liệu.
2. Chọn chức năng cần thử: sử dụng đúng model trong phạm vi ứng dụng hỗ trợ.
3. Nhập hoặc điền trị số: lựa chọn đúng nguồn dữ liệu và nhóm setting.
4. Kiểm tra đầu vào: đối chiếu đơn vị, tỷ số CT/VT, quy ước và kết quả OCR.
5. Tính toán, rà soát điểm thử: đọc công thức, giả thiết và giới hạn áp dụng.
6. Lưu hồ sơ và xuất dữ liệu: phục vụ kiểm tra, trao đổi và cập nhật sau này.

7. Trạng thái phát triển

RelayLab hiện đang trong giai đoạn phát triển và hoàn thiện. Giao diện minh họa thuộc bản Engineering Preview; các mô hình tính toán chưa được nghiệm thu đầy đủ trên relay thực tế.

Hội sẽ tiếp tục cập nhật thư viện Manual, phạm vi model hỗ trợ, tài liệu hướng dẫn và kết quả kiểm chứng trước khi công bố bản thương mại.

RelayLab hỗ trợ công việc của kỹ sư; kết quả cần được đối chiếu với manual chính hãng, phiếu chỉnh định được phê duyệt và quy trình thử nghiệm của đơn vị trước khi áp dụng tại hiện trường.
