Phần mềm Tính toán thử nghiệm relay 50/51, 21, 87T, 87B, 87L của Hội Kỹ Sư Điện

Chuẩn bị điểm thử relay theo từng chức năng bảo vệ

Trước một đợt thử nghiệm relay, kỹ sư cần chuẩn bị dữ liệu đầu vào, quy ước quy đổi và các điểm thử phù hợp với chức năng bảo vệ. Khi làm với nhiều nhóm bảo vệ, việc tổ chức riêng từng hồ sơ và theo dõi các giả thiết tính toán là một phần quan trọng của quá trình chuẩn bị.

Phần mềm Tính toán thử nghiệm relay do Hội Kỹ Sư Điện xây dựng đang được phát triển nhằm hỗ trợ kỹ sư tính toán và lập điểm thử trong một giao diện thống nhất. Các nhóm chức năng được giới thiệu trong bài gồm 50/51, 21, 87T, 87B và 87L.

Ảnh minh họa là giao diện RelayLab ở giai đoạn phát triển. Giao diện ghi rõ các mô hình chưa được nghiệm thu trên relay thực tế. Vì vậy, đây là giới thiệu hướng phát triển và tiếp nhận đăng ký quan tâm; không phải thông báo công cụ đã sẵn sàng dùng làm căn cứ nghiệm thu hiện trường.

Các nhóm chức năng đang được phát triển

50/51 — quá dòng

Nhóm 50/51 được tổ chức thành một khu vực tính toán riêng; giao diện cũng thể hiện 50N/51N. Khi chuẩn bị hồ sơ thử nhóm này, kỹ sư cần xác định đúng đại lượng sơ cấp/thứ cấp, tỷ số biến dòng và dữ liệu chỉnh định tương ứng.

Chi tiết các đặc tính, công thức và phạm vi model được hỗ trợ sẽ cần được đối chiếu và công bố trong tài liệu của phiên bản phát hành. Không nên mặc định tên chức năng trên giao diện đồng nghĩa mọi đặc tuyến của mọi hãng đã có sẵn.

21 — bảo vệ khoảng cách

Giao diện có nhóm 21 · Mho / Quad, hướng đến tổ chức tính toán theo dạng đặc tính được lựa chọn. Hồ sơ thử cần dùng đúng quy ước tổng trở, cách quy đổi, dữ liệu đường dây và cấu hình bảo vệ của thiết bị đang kiểm tra.

Trước khi sử dụng một bộ điểm thử, người dùng cần xem lại đơn vị, chiều tham chiếu và phạm vi mô hình; không chuyển nguyên bộ điểm của một model sang model khác chỉ vì cùng mã chức năng 21.

87T — so lệch máy biến áp

Nhóm 87T + H2/H5 xuất hiện trên giao diện phát triển. Đây là hướng tổ chức các nội dung liên quan đến so lệch máy biến áp và thành phần hài trong cùng khu vực làm việc.

Việc chuẩn bị thử nghiệm vẫn cần đối chiếu đúng tỷ số CT, quy ước dòng, bù tổ đấu dây và cấu hình của relay. Phạm vi tính toán, logic hãm/khóa và các giới hạn mô phỏng phải được kiểm chứng theo đúng model trước khi áp dụng.

87B — so lệch thanh cái

Nhóm 87B được bố trí thành một tab riêng. Mục tiêu là giúp hồ sơ và điểm thử của bảo vệ thanh cái được quản lý theo ngữ cảnh riêng, tránh trộn lẫn với các bài thử so lệch máy biến áp hoặc đường dây.

Khi triển khai thực tế, cấu trúc vùng bảo vệ, sơ đồ CT và logic của từng hệ thống cần được xem xét trong hồ sơ thử. Bài giới thiệu này chưa khẳng định phần mềm mô phỏng đầy đủ mọi cấu hình 87B tập trung hoặc phân tán.

87L — so lệch đường dây hai/ba trạm

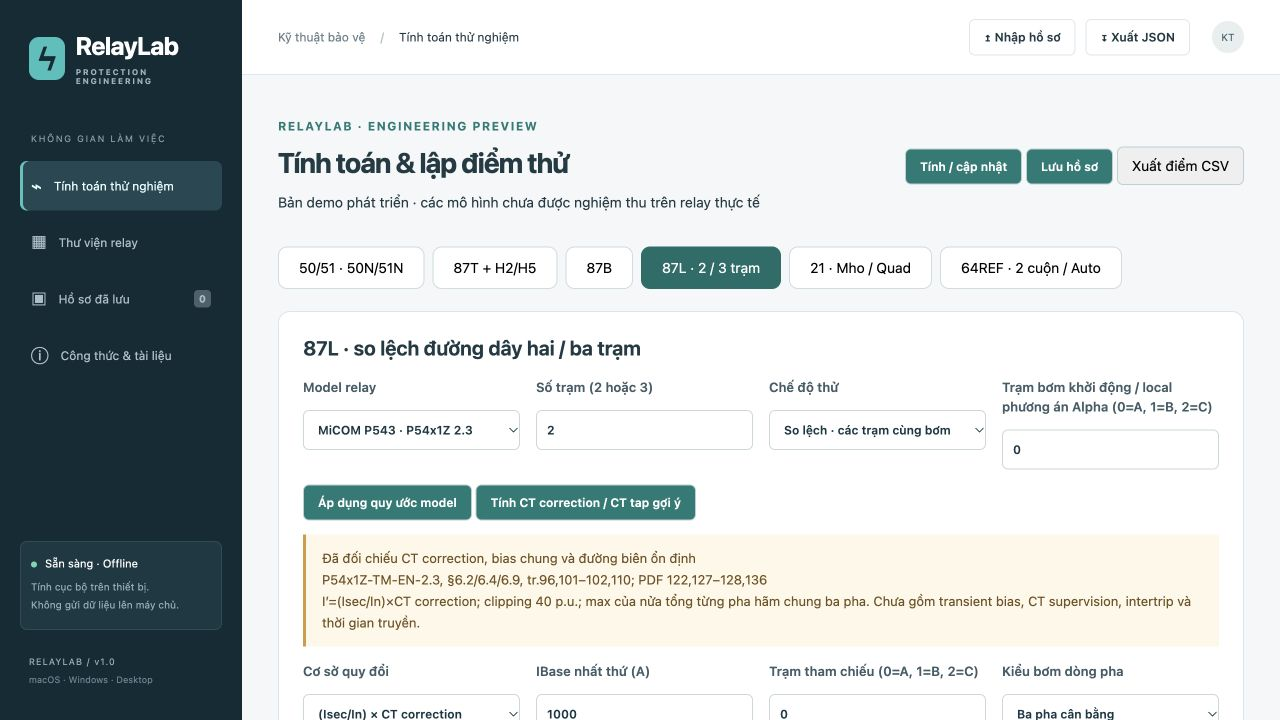

Ảnh minh họa đang mở nhóm 87L · 2 / 3 trạm, có các trường chọn model relay, số trạm, chế độ thử, trạm bơm khởi động/tham chiếu, cơ sở quy đổi và dòng cơ sở. Giao diện còn thể hiện thao tác áp dụng quy ước model và gợi ý CT correction/CT tap.

Phần ghi chú trong ảnh nêu rõ giới hạn của mô hình hiện tại, trong đó chưa bao gồm một số nội dung như transient bias, CT supervision, intertrip và thời gian truyền. Người dùng cần đọc đầy đủ giới hạn của đúng phiên bản; không suy từ một bảng tính điểm thử thành đánh giá toàn bộ hệ thống 87L và kênh truyền.

Tổ chức hồ sơ và kết quả tính toán

Các thao tác nhìn thấy trên giao diện gồm tính/cập nhật, lưu hồ sơ, nhập hồ sơ, xuất JSON và xuất điểm CSV. Hướng tổ chức này giúp người dùng giữ dữ liệu bài thử theo từng hồ sơ và xem lại khi cần hiệu chỉnh.

File CSV hoặc JSON không tự bảo đảm tương thích với mọi bộ thử relay. Cấu trúc đầu ra, cách nhập vào thiết bị thử và các bước kiểm tra sau khi nhập cần được xác nhận trong hướng dẫn phát hành. Bài viết không khẳng định phần mềm tự điều khiển bộ thử hoặc tự đưa relay vào vận hành.

Cách tiếp cận khi có phiên bản được công bố

1. Chọn đúng chức năng và model có trong phạm vi hỗ trợ của phiên bản.
2. Nhập dữ liệu theo phiếu chỉnh định, hồ sơ thiết kế và manual đúng firmware.
3. Kiểm tra đơn vị, quy ước pha, tỷ số CT/VT và chiều tham chiếu.
4. Tính điểm thử, đối chiếu lại giả thiết và giới hạn mô hình trước khi sử dụng.
5. Thực hiện theo quy trình thử nghiệm của đơn vị và ghi nhận kết quả đo thực tế riêng với kết quả tính toán.

Đăng ký trước — không thanh toán

Đăng ký nhận thông tin phần mềm Tính toán thử nghiệm relay

Bạn có thể đăng nhập website Hội Kỹ Sư Điện và đăng ký nhận thông tin qua email tài khoản. Hội sẽ liên hệ khi có thông tin phát hành và cập nhật phạm vi chức năng, bộ cài, yêu cầu hệ thống cùng điều kiện sử dụng.

Đăng ký hiện không yêu cầu chuyển tiền, không tạo đơn mua và không cấp license. Đây không phải cam kết phần mềm miễn phí hoặc giữ một mức giá. Bạn có thể hủy nhận thông tin tại Phần mềm của tôi → Đăng ký trước.

Nguồn giới thiệu: Hội Kỹ Sư Điện và ảnh giao diện RelayLab do Hội cung cấp. Các mô hình đang trong giai đoạn phát triển, cần kiểm chứng trước khi sử dụng thực tế.
